手動臥式測試臺使用說明

發表時間：2015-11-09

手動臥式測試臺使用說明

手動臥式測試臺是我們上海鑄衡電子科技有限公司針對線束及電子行業研制開發的一種檢測設備，該手動臥式測試臺產品專用于檢測各種線束接線端子的拉脫力。可配置NK、HF推拉力計和專用夾具，本儀器具有設備小巧、操作準確、測量精度高、試件裝夾方便、操作簡單等特點，是線束生產廠家確保產品質量的理想設備。

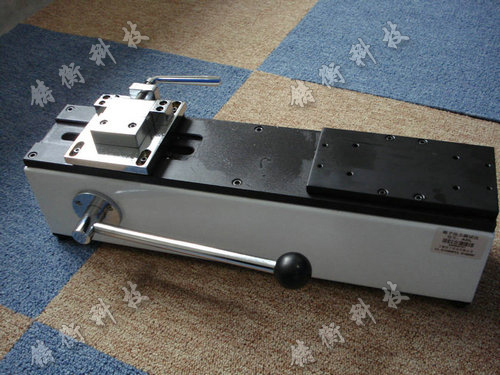

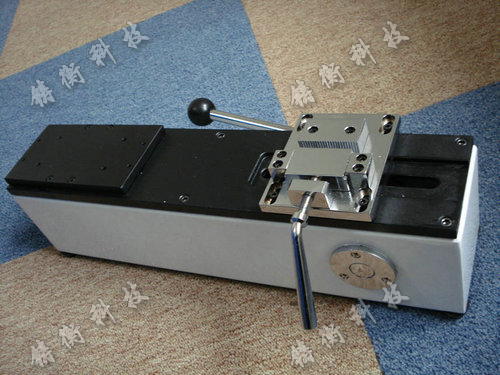

手動臥式測試臺圖片

手動臥式測試臺特點：

臥式安裝。手動操作，操作簡單穩定。可將本機臺安裝于桌（臺）上使用，使機架更加穩固。長×寬×高：450mm×260mm×160mm。有效行程：50mm。額定負荷：500N。（也可配置1000N）凈重：10.6Kg。

手動臥式測試臺的推拉力計：

一般標準配置為數顯式推拉力計HF—500。(也可配置指針式推拉力計NK—500,價格不同)數顯式推拉力計

型號：HF—500。最大負荷：500N(Kg、N和ib三種單位可自動轉換)。分辨率：0.01N。精度：±0.5%。輸出接口：RS 232?? 九孔插座。電源:充電電源：220V/AC；電池連續工作時間：6～8小時。穩定性:溫漂：0.2uV/℃（0～60℃）；零漂：≤ 0.1%/8小時/FS。標定范圍：滿量程標定。環境溫度：0～+60℃。環境濕度：≤ 80%。允許過載：150%。供電方式：5 號電池組 /220V AC 充電 4～6 小時。

手動臥式測試臺使用說明

手動臥式測試臺指針式推拉力計:

型號：NK—500。最大負荷：500N（50Kg）。推拉桿行程：10mm。工作溫度：20℃±10℃。運輸溫度：-27℃～+70℃。相對濕度：15%～80%RH。工作環境：周圍無震源及腐蝕性介質。客戶可根據需要，配置相對應規格的測力計：指針式推拉力計規格有NK—10、20、30、50、100、200、300、500。數顯式推拉力計規格有HF—2、5、10、20、50、100、200、500、1000等。

手動臥式測試臺的左夾具：

· 外形尺寸：115mm×180mm×30mm。· 適用范圍：主要應用于插拔力測試、線束接線端子等拉力測試。

· 標準負荷：500N，最大負荷：1000N。

手動臥式測試臺的右夾具：

· 型號：AJJ-06。

· 適用范圍：各種線纜、玻璃、皮革、各種電器元件等材料的拉力、破壞力、插撥力、線束接線端子等拉力測試。

· 標準負荷：500N，最大負荷：1000

我司不提供保修范圍：

因人員因素導致產品損壞的不保修，如：安裝、使用、保管不當而導致故障的

因沒有按照產品使用說明書導致產品損壞的不保修

因環境問題，如天災，地變，外界原因導致的不保修

因客戶擅自拆卸產品導致?lián)p壞的不保修
