怎么選合適的扭力扳手規格量程

發表時間：2021-06-23

怎么選合適的扭力扳手規格量程

如何正確選擇扭力扳手量程:
選擇扭矩扳手的量程一般是需要拆裝螺紋緊固件，未知螺栓扭矩螺栓等級強度，應該怎么選扭力扳手？

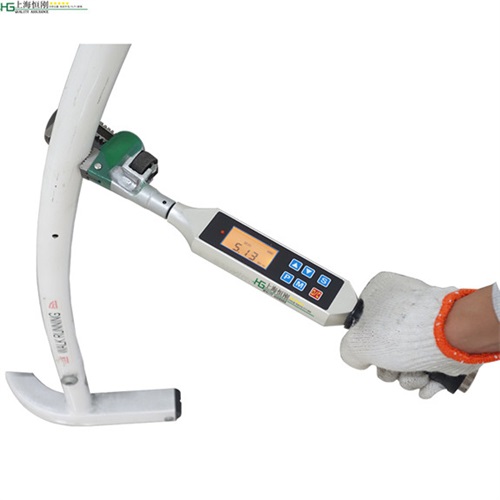

A.在扭力扳手上預設一個扭力值，開始擰緊螺栓，
B.當螺栓達到扭矩值時，扳手會產生瞬間脫節反應，
C.扳手會不再施加力，操作者會感受到一個回彈力，扳手的金屬外殼會發出咔嗒聲，由此來確定螺栓的扭矩值。

當我們不知道螺栓所需要扭矩時也可以參考螺栓扭矩值一覽表來確定螺栓扭矩，因為螺栓的扭矩和摩擦系數息息相關，目前國內外的標準一般需要做扭矩系數試驗，然后根據設計的預拉力計算出扭矩。（扭矩=扭矩系數*預拉力*公稱直徑）

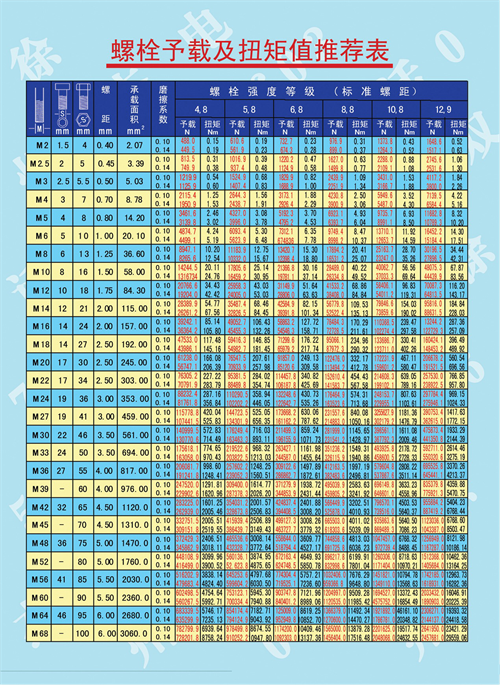

以下是螺栓等級強度扭矩參考表（螺栓型號M——對應所需扭矩N.m）

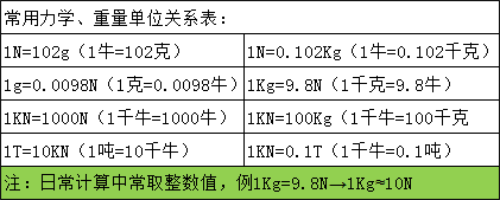

扭力扳手扭矩換算一覽表

不重要的場合（不需要精準測量扭矩時），也可以查表參考經驗數值。需要說明的是同規格不同摩擦系數的高強螺栓，扭矩能相差50%以上，所以所有查表得出的扭矩值都是參考。

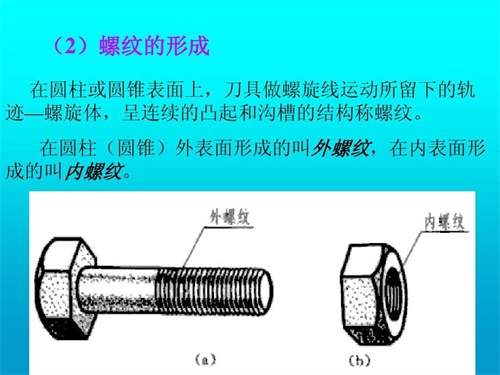

螺紋緊固件，是指不損壞一個或幾個緊固件單元就可以拆卸的緊固件。如：與螺紋連接的螺栓、螺帽、螺釘、墊片等。其安裝位置常是在定期維護中需要拆卸分解或更換的部位，或需要較高拉伸強度或剪切強度的連接部位。
緊固件是指不損壞一個或幾個緊固件單元就不能拆卸的緊固件。如：鉚釘、鎖螺栓、Hi-Lock等。其安裝位置常在航空器結構之間，如：珩條、隔框、蒙皮等結構件的連接上。

簡單講下螺紋緊固件種類
螺紋緊固件的分類：螺栓和螺釘——螺栓用于高強度部位，螺釘用于強度相對不高的部位。螺紋緊固件的替換，應參照手冊替換表來決定。
螺紋的系列等級：螺栓、螺釘、螺帽螺紋系列有：
NC系列---英制國際粗螺紋；
NF系列---英制國際細螺紋
UNC系列---美制國標粗螺紋；
UNF系列---美制國標細螺紋波音飛機大多數螺紋緊固件，采用螺紋UNF系列---美制國標細螺紋。規格以直徑和每英寸長的螺牙數來表達，如螺紋規格4---28表示：直徑1/4英寸，螺牙數28。

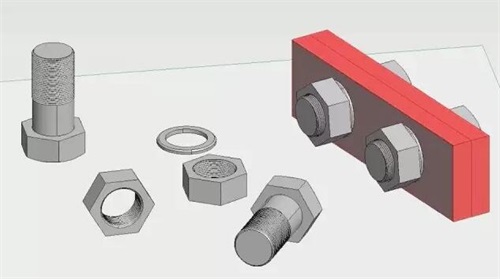

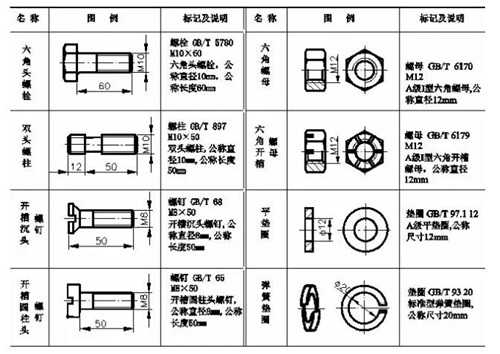

螺紋緊固件螺栓分類:
按精度分——普通螺栓和高度螺栓；
按受力分——抗剪螺栓和抗拉螺栓；
按頭型分——凸頭或埋頭，凸頭有——六方形、半圓頭、扁圓頭、12棱頭；
按材料分——不銹鋼、鈦合金、合金鋼、鋁合金。
