端子拉力測試儀規格型號

上海鑄衡廠家銷售的這款SGWS系列端子拉力測試儀是我司針對線束及電子行業研制開發的一種檢測設備，此款端子拉力測試儀專用于檢測各種線束接線端子的拉脫力，該端子拉力測試儀可配置數顯、表盤推拉力計和專用夾具，本儀器具有設備小巧、操作準確、測量精度

咨詢熱線：021-60515896

產品詳情

端子拉力測試儀規格型號

端子拉力測試儀產品描述：
上海鑄衡廠家銷售的這款SGWS系列端子拉力測試儀是我司針對線束及電子行業研制開發的一種檢測設備，此款端子拉力測試儀專用于檢測各種線束接線端子的拉脫力，該端子拉力測試儀可配置數顯、表盤推拉力計和專用夾具，本儀器具有設備小巧、操作準確、測量精度高、試件裝夾方便、操作簡單等特點，是線束生產廠家確保產品質量的理想設備。

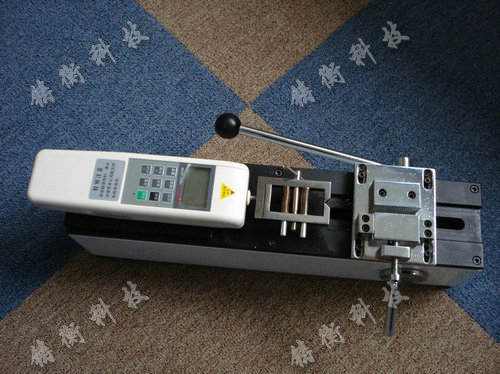

端子拉力測試儀圖片（配SGHF數顯推拉力計實驗圖）

端子拉力測試儀特點：
臥式安裝。手動操作，操作簡單穩定。可將本機臺安裝于桌（臺）上使用，使機架更加穩固。長×寬×高：450mm×260mm×160mm。有效行程：50mm。額定負荷：500N。（也可配置1000N）凈重：10.6Kg。

端子拉力測試儀配SGHF系列推拉力計：
一般標準配置為數顯式推拉力計HF—500。(也可配置指針式推拉力計NK—500,價格不同)數顯式推拉力計
型號：HF—500。量程：500N(Kg、N和ib三種單位可自動轉換)。分辨率：0.01N。精度：±0.5%。輸出接口：RS 232?? 九孔插座。電源:充電電源：220V/AC；電池連續工作時間：6～8小時。穩定性:溫漂：0.2uV/℃（0～60℃）；零漂：≤ 0.1%/8小時/FS。標定范圍：滿量程標定。環境溫度：0～+60℃。環境濕度：≤ 80%。允許過載：150%。供電方式：5 號電池組 /220V AC 充電 4～6 小時。

端子拉力測試儀指針式推拉力計:
型號：NK—500。量程：500N（50Kg）。推拉桿行程：10mm。工作溫度：20℃±10℃。運輸溫度：-27℃～+70℃。相對濕度：15%～80%RH。工作環境：周圍無震源及腐蝕性介質。客戶可根據需要，配置相對應規格的測力計：指針式推拉力計規格有NK—10、20、30、50、100、200、300、500。數顯式推拉力計規格有HF—2、5、10、20、50、100、200、500、1000等；

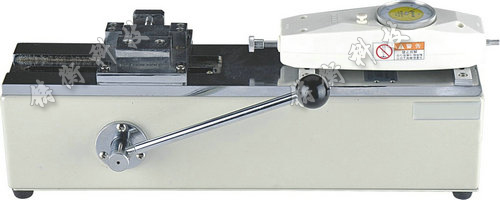

端子拉力測試儀圖片（配SGNK指針推拉力計實驗圖）

端子拉力測試儀的左夾具：
· 外形尺寸：115mm×180mm×30mm。· 適用范圍：主要應用于插拔力測試、線束接線端子等拉力測試。
· 標準負荷：500N，量程：1000N。

端子拉力測試儀的右夾具：
· 型號：AJJ-06。
· 適用范圍：各種線纜、玻璃、皮革、各種電器元件等材料的拉力、破壞力、插撥力、線束接線端子等拉力測試。
· 標準負荷：500N，量程：1000

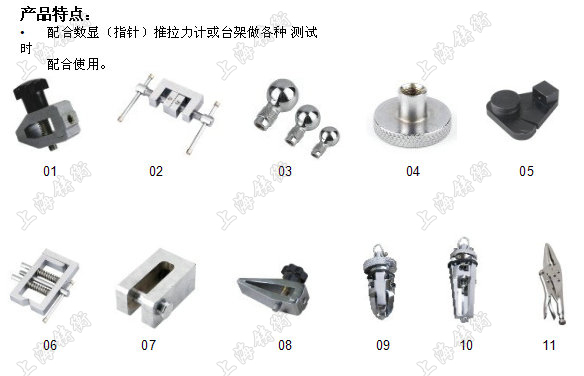

端子拉力測試儀各種可配夾具圖

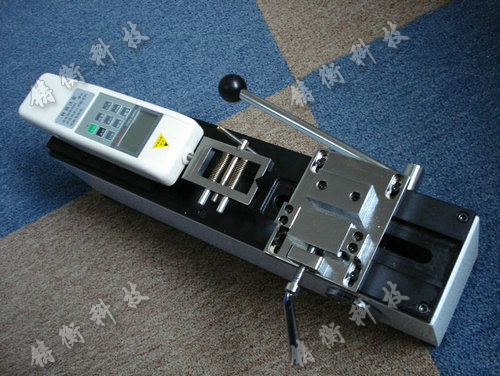

端子拉力測試儀圖片

端子拉力測試儀的安裝方法：
1、機座的安裝方法：本儀器可安裝在桌子上，使儀器更加穩固。安裝時請保證工作臺面水平，使測試得到準確的數值。安裝時請參照(長×寬:430mm×80mm，4個M4的螺紋孔)安裝。
2、推拉力計的安裝方法：A、用M4扳手將測力計安裝板上4個M 4×16的內六角圓柱頭螺釘松開，卸下測力計安裝板；B、安裝HF系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安裝板上90×40 的孔旋入測力計4個M4的螺紋孔內，將測力計安裝到測力計安裝板上；或用十字螺絲刀將附件袋里的4枚精×10的十字槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個精的螺紋孔；
1)安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺絲刀把推拉力計后蓋上的4枚 M×10的螺釘卸下，將附件袋里的4枚精×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔，旋入測力計后蓋上的4個精螺紋孔（卸下精×10的螺釘?shù)穆菁y孔）；
2)安裝好推拉力計表后，用M4內六角扳手將測力計安裝板重新安裝到機架上面。

端子拉力測試儀左夾具的安裝方法：用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過左夾具安裝板上4個調節孔旋入機臺底座板上4個M4的螺紋孔內，將左夾具安裝到機臺底座板上。
端子拉力測試儀右夾具的安裝方法：先用附件中的M6螺母旋到測力計的測力桿上，再將右夾具旋到測力計的測力桿上，調節M6螺母使其右夾具接連牢固即可；

端子拉力測試儀一般測試操作過程：
1、將各種線束接線端子一端電線部分放入左夾具的夾口中，旋轉手柄以夾穩電線部分(線束接線端子已被壓住）。
2、將線束接線端子另一端放入右夾具的夾口中，旋轉把手以保持線束接線端子一端卡在中間。
3、用M4內六角扳手，將左夾具中心對準右夾具的中心。
4、若用HF系列（數顯式推拉力計）的推拉力計時，打開電源，待液晶顯示屏顯示為零后即可。
5、若安裝NK系列（指針式推拉力計）的推拉力計時，按一下切換按鈕，使指回到零位即可。
6、旋動機身的手柄，使其左夾具向左運動，并能夠右夾具卡住端子。

端子拉力測試儀日常保養與維護：
1、請勿超載使用，本儀器額定負荷為500N。
2、注意日常的保養工作，保持儀器各部件清潔。
3、機臺出現故障時請及時聯系廠家或銷售點（請勿擅自拆卸、修理）。

鑄衡售后服務：

A、售前：
1、客戶看好的產品，可來電咨詢，本司會有專業的銷售人員為您詳細講解產品的詳細信息，為您推薦合適的產品。
2.、按照客戶要求真實為客戶報價，客戶有特殊要求的及時記錄反饋；（注：以上產品價格為參考價格，詳情請咨詢客服人員）
3、簽訂規范的產品訂購合同，明確責任等相關事宜；
4、提供七天包換，一年保修，終身維修服務，發貨前經過嚴格的檢驗，保證您簽收的產品無質量問題；

B、售后：

1、如果客戶產品出現故障，上海地區的用戶我們會第壹時間為您解決問題，其它地區的用戶具體我們會有客服為您溝通，在短時間內給您提供解決方案；
2、在保修期內，產品維修免費，超過保修期，也可提供維修，若更換配件，產品配件按照成本價提供。
3.產品交付一周后，我司售后服務部的工作人員會根據客戶的聯系方式，進行電話跟蹤咨詢，直到客戶滿意為止。
